Edificio de estructura de acero KXD Q355 para uso industrial con soporte de diseño gratuito

La estructura de acero son los materiales utilizados en diversas construcciones de acero y tiene una forma específica. Basado en las especificaciones únicas del proyecto, los componentes de acero pueden asumir varias formas, dimensiones y espesores, producidos a través de procesos de laminación en caliente o en frío. Por el contrario, otros se crean soldando placas planas o curvas.

Las estructuras de acero suelen presentar formas como perfil H, vigas en I, secciones estructurales huecas (HSS), canales, ángulos y placas.

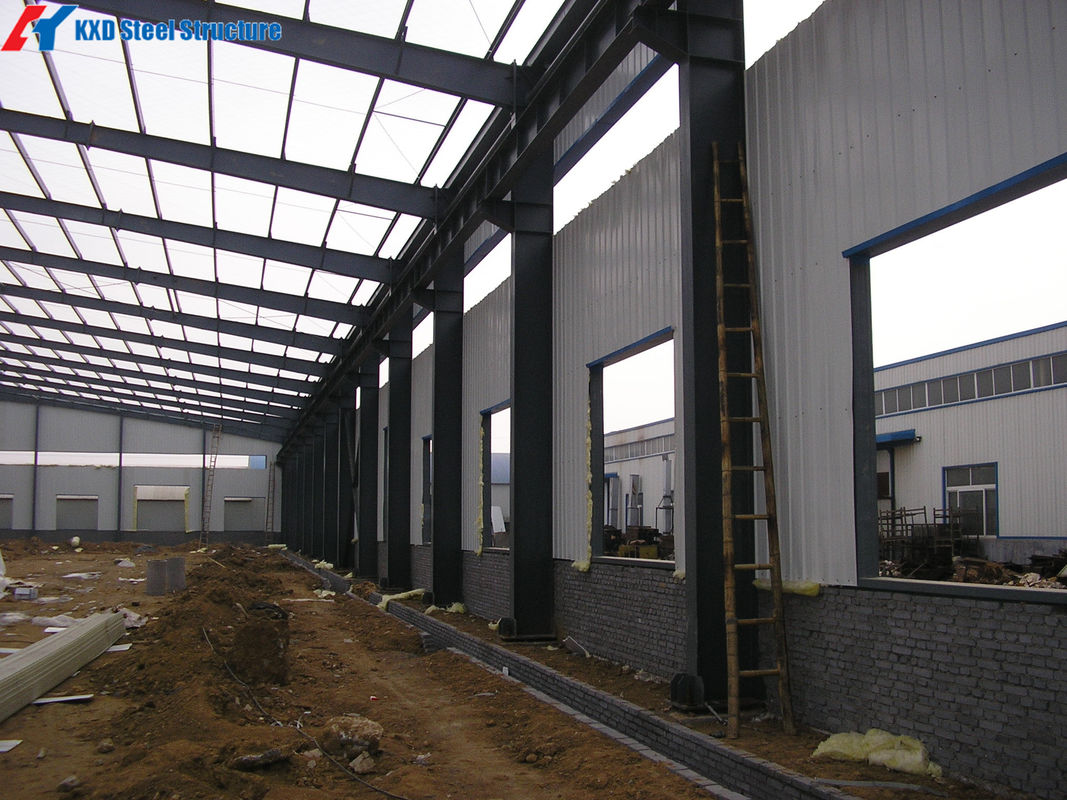

El tipo principal de estructura de acero es la estructura de marco, la estructura de celosía, la estructura de rejilla, la estructura de arco y el marco rígido de acero de pórtico.

La estructura portante del marco es un sistema portante compuesto por un marco horizontal y un miembro de conexión longitudinal, y la pared solo sirve como cerramiento. Es adecuado para grandes luces, plantas altas y grandes cargas de grúas. El marco portante está hecho de chapa de acero o acero laminado en caliente mediante corte y soldadura.

El marco horizontal del edificio de la fábrica incluye vigas de techo (o cerchas de techo), columnas y cimientos. Soporta las cargas de tragaluces, techos, paredes y otras partes, así como su peso, varias cargas generadas por grúas y cargas de viento de pared longitudinal.

Los componentes de conexión longitudinal se conectan mediante las correas del techo, las vigas de la pared, los tirantes, los soportes, etc. al marco horizontal para formar un sistema espacial de edificios industriales de una sola planta. Son principalmente para asegurar la estabilidad del marco transversal, soportar la carga de tracción y transmitirla a la cimentación a través de la columna.

Hay dos tipos principales de chapa de acero: Q235 y Q355.

Q significa "flexión", es para el límite elástico.

Q235 es el límite elástico mínimo de 235 Mpa.

Q355 es el límite elástico mínimo de 355 Mpa.

Q235A y Q235B, Q345A y Q345B son los más populares.

Q345 se utiliza principalmente para el marco de acero principal. Como columna, viga, columna resistente a la velocidad del viento, viga de grúa...

Q235 se utiliza principalmente para el marco de acero secundario. Como barra de amarre, riostra, soporte vertical/horizontal...

La elección del material puede ser de acuerdo con el diseño de la estructura de sus circunstancias específicas. Por ejemplo, si la estructura es una estructura de control de intensidad, se puede considerar Q345. Si la estructura es una estructura de control de rigidez, puede elegir Q235. El precio de Q345 es un poco más alto, pero debido a su alta resistencia, se puede ahorrar material. Y la diferencia de precio no es grande.

1. Construcción de cimientos (pernos de anclaje pre-empotrados), se ofrecerá un dibujo detallado de instalación por adelantado.
2. Instalación de la columna - Un trabajador ordena a la grúa de camión cómo moverse, 3 ~ 4 trabajadores cooperan con la grúa para instalar la columna de acero, colocar la columna en la ubicación del perno de anclaje.
3. Instalación de la viga - Después de completar la instalación de dos columnas de acero adyacentes, luego la viga principal comienza a instalarse.
4. Instalación de correas de techo y pared - Las correas de techo y pared se instalarán después de terminar la columna y la viga. Atornillar la correa a la estructura principal.
5. Fijación de la lámina de pared y techo - Para fijar la lámina de pared a la correa de pared con un tornillo autorroscante; luego fijar la lámina de techo.
6. Fijación de la cubierta - Para instalar la cubierta en la esquina, alero, abertura de ventana y puerta.
7. Instalar ventanas y puertas.
