Construcción de estructuras de acero
, Edificio de estructura de acero de SGS
, Fabrica de talleres de estructuras prefabricadas de acero
Fabrica de estructuras prefabricadas de acero
Nombre del proyecto: Nueva fábrica, taller de latas
Número de pisos, altura y área del edificio: el primer piso sobre el suelo en este proyecto; La altura total de los edificios sobre el suelo es de 10,650 m,
El primer piso tiene una altura de 10,50 m; el área del edificio es de 20790,31 metros cuadrados.
Forma de estructura arquitectónica: adopción de estructura de acero ligero, estructura de marco parcial y vida útil de diseño de la estructura principal
Limitado a 50 años; el nivel de seguridad estructural es de nivel 2, la intensidad de fortificación sísmica es de 7 grados y el grupo de terremotos de diseño es:
El tercer grupo está diseñado con una aceleración básica de 0,10 g.
Clasificación de resistencia al fuego: la parte sobre el suelo tiene una clasificación de resistencia al fuego de nivel dos.
Las paredes no soportantes de la estructura de acero están hechas de chapas planas de acero compuesto de poliuretano, y las vigas de los cimientos de las paredes exteriores de la fábrica se elevan a la elevación
Por debajo de 1,2 m, es una pared de 200 bloques de hormigón con azulejos grises.
La pared está compuesta por un tablero compuesto de vidrio de lana de 100 mm y una placa de acero perfilada de una sola capa.
El panel exterior del panel de pared está hecho de 0,7 mm de espesor de aluminio zinc revestido de chapa de acero perfilada y el panel interior está hecho de 0,5 mm de espesor de aluminio zinc revestido de chapa de acero perfilada
El panel interior de la pared está hecho de una placa de acero de perfil blanco lechoso de 0,5 mm, que se instala en el lado interno del perno.
Techo 2: Techo de chapa con perfiles metálicos
1.0.6 de espesor HV-470 tipo 360 grados de hebilla oculta de aluminio zinc capa exterior de acero de color prensado (la superficie exterior del techo es blanco lechoso)
Color)
2.100 estructura de acero rosa de espesor ultrafinos de vidrio especial de lana de fieltro con chapa de aluminio (densidad total no inferior a
16 kg/m3, conductividad térmica no superior a 0,037 w/mk)
3- de acero galvanizado en caliente
4.0.5 mm 980 tipo de acero galvanizado prensado de color interior (con una superficie blanca lechosa)
Pared exterior 3: Pared exterior de placa de acero de color, utilizada para paredes exteriores de estructuras de acero de más de 1,2 metros
1.0Hoja de acero perfilada de aluminio recubierta de zinc de 0,7 mm de espesor
2.100 estructura de acero rosa de espesor ultrafinos de vidrio especial de lana de fieltro con chapa de aluminio (densidad total no inferior a
16 kg/m3, conductividad térmica no superior a 0,037 w/mk)
3- de acero galvanizado en caliente
4.0Hoja de acero perfilada de aluminio recubierta de zinc de 0,5 mm de espesor (la superficie del panel interior es de color blanco lechoso)
| Punto de trabajo |
Especificación |
| Cuadro principal de acero |
Cuadro |
Q235, Q355 Acero de sección H cerrado o soldado |
| Rayo de luz |
Q235, Q355 Acero de sección H cerrado o soldado |
| Cuadro secundario |
Las demás |
Q235 Púrlinas galvanizadas de C y Z |
| El brazalete para rodillas |
Acero de ángulo Q235 |
| La barra de lazo |
Q235 Tubo circular de acero |
| El brazalete |
Q235 Barras redondas |
| Apoyo vertical y horizontal |
Q235 Acero angular, barra redonda o tubo de acero |
| Sistema de mantenimiento |
Panel de techo |
Panel de embalaje de EPS / Panel de embalaje de fibra de vidrio / |
| Panel Sandwich de lana de roca / Panel Sandwich de PU / Hoja de acero |
| Panel de pared |
Panel de sándwich / hoja de acero corrugado |
| Accesorios |
Ventana |
Ventana de aleación de aluminio / ventana de PVC / ventana de panel sandwich |
| Puerta |
Puerta corredera de panel de sándwich / Puerta de metal rodante / Puerta personal |
| Las aguas de las aguas |
CPE |
| Carga en vivo en el techo |
En 120 kg/m2 (panel de acero de color rodeado) |
| Grado de resistencia al viento |
12 grados |
| Resistencia a los terremotos |
8 Grados |
| Uso de la estructura |
Hasta 50 años |
| Opciones de acabado |
Una amplia variedad de colores y texturas disponibles |
| Opciones de pintura |
Pintura alquídica, dos pinturas primarias, dos pinturas finales |
| (pintura gris, roja, blanca, epoxi zinc, etc.) o galvanizado. |
Una vez terminada la colocación, encontrar las reglas para los tornillos de anclaje.
Encontrar las reglas: Se requiere que todos los tornillos de anclaje están alineados en posición, y después de colocar la columna de acero, debe estar en línea recta
La soldadura de los tornillos de anclaje debe estar firmemente conectada, garantizando el eje y la elevación.La parte inferior del tornillo y la parte inferior del perno debe ser soldado cruzado firmemente con el refuerzo principalAgitar los tornillos para su inspección una vez finalizada la soldadura.
Instalación de vigas de plataforma y columnas de acero
Cuando se elevan columnas de acero, las tuercas de los cimientos deben nivelarse de antemano.Después de que las columnas de acero están básicamente en su lugarLa nuez de anclaje debe ser apretada.
Elevación de las vigas de acero después del montaje: una vez terminada la construcción de las barras de sujeción de columnas de acero, las vigas de acero se elevarán.
Las vigas del techo se dividen y se instalan pernos.
Instalar paneles de techo
Instalación de paneles de pared interior: Los paneles son paralelos a las columnas de acero, y se debe prestar atención a que las uniones entre los dos paneles no sean demasiado grandes.Las uñas de auto-toque deben ser rectas, la tabla debe ser plana y recta, y el espacio entre los clavos de auto-toque debe ser constante

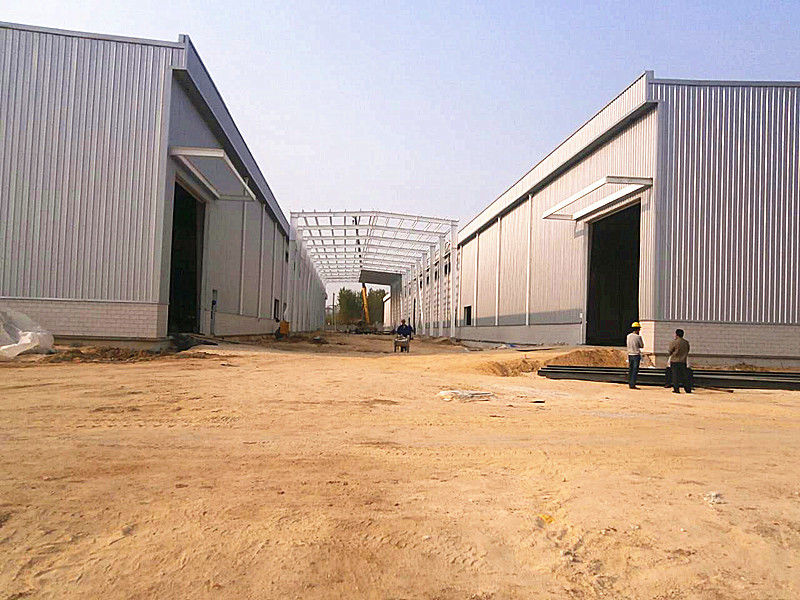

Las fotos terminadas:
